어플리케이션 내장에 용이한 소형, 경량설계. 가스분석 샘플링 용도에 최적화.
독자설계에 의한 장수명 밸브. 펌프 본체의 높은 기밀성을 실현.
흡배기(IN/OUT)는 튜브접속을 표준사양으로 하여 bite type fitting에도 대응 가능.
기체,액체 혼합유체에도 대응, 액체용으로써도 사용 가능(자흡식)
유체접촉부는 불소수지-스텐레스 조합으로 사양 지정이 가능하므로, 내식성 요구 환경에서 운용 가능.
구분

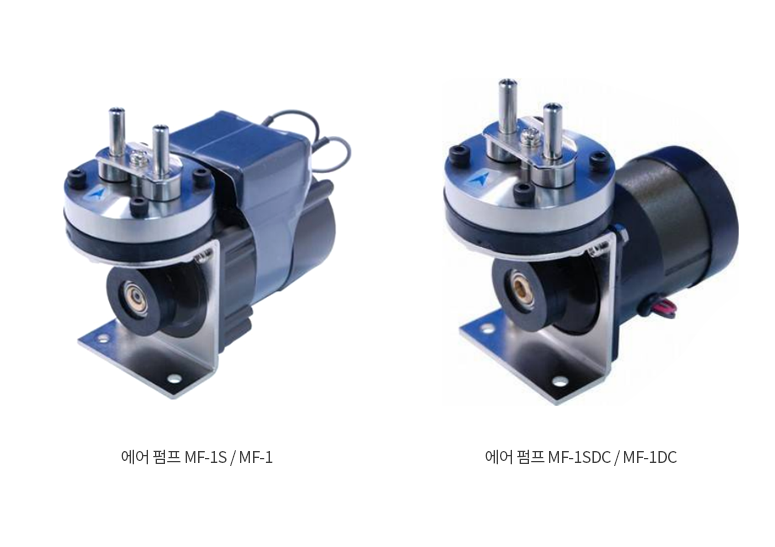

MF-1S/MF-1
MF-1SDC/MF-1DC
최대유량
1.8L/min (@50Hz)
2.0L/min
최대진공도
-54.6kPaG
-54.6kPaG
최대압력
63.7kPaG
58.8kPaG
사용온도범위
0℃～40℃
0℃～40℃
사용주위환경
깨끗한 공기(RH85이하)
깨끗한 공기(RH85이하)
모터 전원 전압
AC100V 50/60Hz
DC12V(표준) or 24V
정격전류
100mA(50Hz)/90mA(60Hz)
270mA(12V) / 120mA(24V)
운전속도 (회전수)
2900RPM(50Hz)/3100RPM(60Hz)
3000RPM
정격출력
3W
3W
중량
MF-1S：480g / MF-1：510g
MF-1SDC : 370ｇ / MF-1DC : 400g

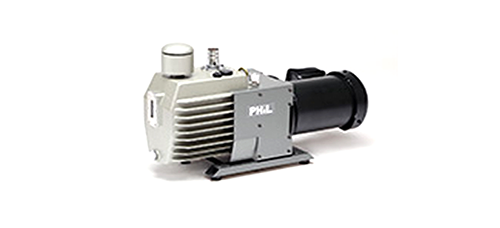

진공 펌프
DW series incorporate Gaede-type rotaryvane pumps. This series pumps are direct-coupled oil-sealed rotary pumps using two-stage rotor compression.
The rotational speed for this type is higher than for belt-driven models, because motor rotation is transmitted directly to the pump.
DW series supply 7 types of 50 to 1300(60 to 1500)L/min from which customer can select models to meet specification.(60Hz)
